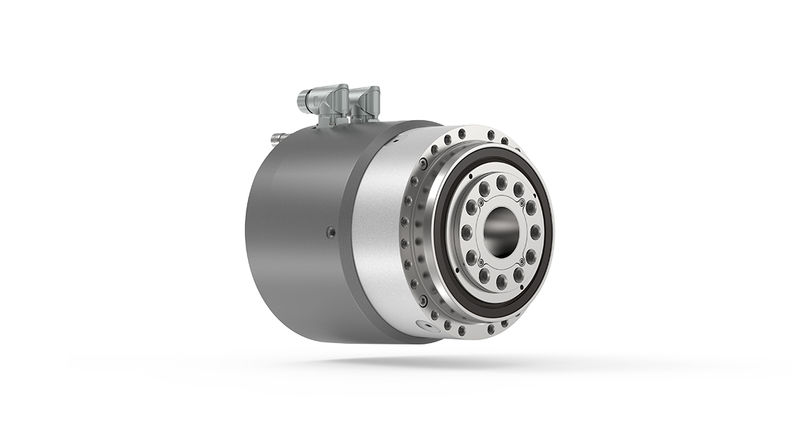

Galaxie® D

  • Galaxie® D – Galaxie® 附軸向整合式同步伺服馬達和中空軸

Galaxie® D 是一款緊湊型中空軸傳動裝置，採軸向整合永磁同步馬達設計，搭配多套標準感應器系統。


了解更多

Downloads

  • 型号和应用
  • 技术数据
  • 可用选件



優勢

  • 極高力矩密度
  • 極高抗扭剛度
  • 中空軸提供高效率媒介供應
  • 完全免除維護
  • 同步化準確性更高
  • 穩健且精密的輸出軸承
  • 零背隙

效益

  • 程式控制的動作
  • 啟用成本更低
  • 生產力更高
  • 流程更穩定
  • 可採用新世代新型高效能機器
  • 競爭力更強





  • 有 4 種尺寸 依需求提供: D085, D110, D135, D175
  • 致動器減速比: i = -24
  • 中空軸: 26 到 75 mm
  • 最大輸出速度: 125 rpm
  • 最大加速力矩可達: 4050 Nm
  • 額定力矩可達: 1685 Nm
  • 抗扭剛度可達: 1400 Nm/arcmin

  • 整合式水冷卻式

  • 有不同編碼器系統可連接到業界標準控制器

  • 有 PT1000 和 PTC 溫度感測器

  • 560 VDC 匯流排電壓 依標準

  • 其他類型感測器 一經請求

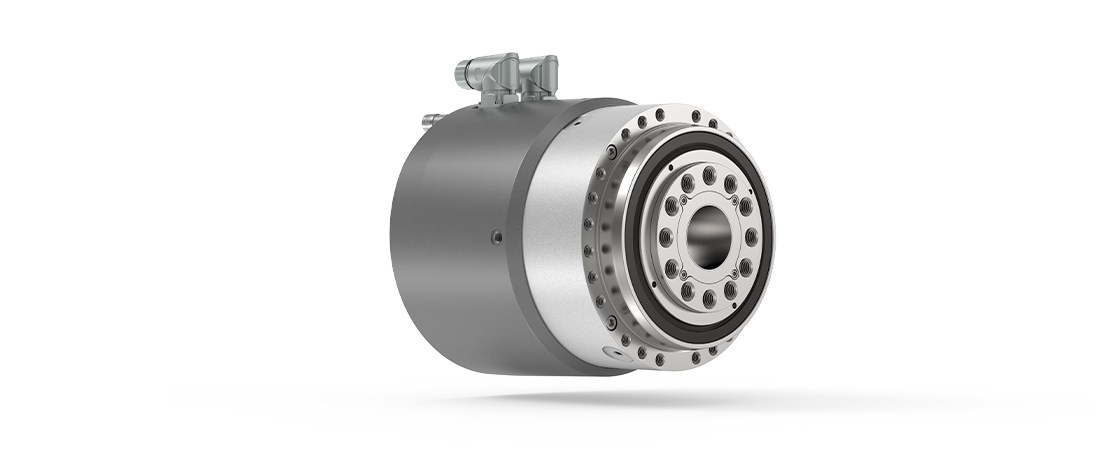

Galaxie® D

  • 永磁止動閘

Galaxie® D

中空軸

回饋系統

  • EnDat 2.1/2.2，單圈型/多圈型
  • Hiperface，單圈型/多圈型
  • DriveCliQ，單圈型
  • 歡迎洽詢其他品項


規格相容的伺服系統

  • Siemens、Rockwell、B&R、Bosch、Schneider、Heidenhain
  • 歡迎洽詢其他品項

其他選擇

  • 直流匯流排電壓 560 VDC
  • 固定減速比 24:1
  • IP 65
  • UL 驗證合格 (必須通過技術鑑定)

電氣連接與水冷連接

  • 直角型
  • 直線型

溫度感測器

  • KTY/PT100
  • PTC UL 驗證合格

選配制動器

回饋系統

  • EnDat 2.1/2.2，單圈型/多圈型
  • Hiperface，單圈型/多圈型
  • DriveCliQ，單圈型
  • 歡迎洽詢其他品項


規格相容的伺服系統

  • Siemens、Rockwell、B&R、Bosch、Schneider、Heidenhain
  • 歡迎洽詢其他品項

其他選擇

  • 直流匯流排電壓 560 VDC
  • 固定減速比 24:1
  • IP 65
  • UL 驗證合格 (必須通過技術鑑定)

電氣連接與水冷連接

  • 直角型
  • 直線型

溫度感測器

  • KTY/PT100
  • PTC UL 驗證合格
