XP+ 行星式減速機

  • XP+ 配備光滑軸的行星式減速機

  • XP+ 配備小齒輪和槽孔的行星式減速機

  • 高規格線性系統,搭配 XP+ 含槽孔的行星式減速機以及創新齒條 INIRA®

  • XP+ R 型法蘭行星式減速機

  • 安裝空間 XP+ 相較於業界標準

  • 馬達安裝 alpha Advanced Line / alpha Premium Line 行星式減速機

完美境界、全新呈現

XP+ 的輸出端經由特別設計,機體本身極為輕巧,可提供遠高於業界標準的全新動力傳輸效能。XP+ 能夠達到市場上最高的力矩密度,加上最大的抗扭剛度和最高的傾斜力矩,效能令人驚艷:

  • 加速度提升到極致,能縮短週期時間
  • 容許質量和加工力道全數提高
  • 運轉表現更流暢、反覆定位精度更高
  • 採用高精度線性系統
  • 縮小尺寸,節省安裝空間

請聯絡專責業務工程師或透過電子郵件地址 info@wittenstein.tw 與我們聯繫,進一步瞭解詳細資訊或 CAD 資料。

共同組成最好的傳動解決方案

我們運用我們的 cymex® 5 軟體規劃出以應用範圍為主的動力傳動系統完整設計。您是專業人員,想要自己直接使用 XP+ 減速機為傳動選型嗎?如果是,歡迎立即申請 cymex® 5 進階版授權。
立即索取 cymex® 5 進階版

威騰斯坦有限公司 - 中壢區民權路四段271號1樓

威騰斯坦有限公司

中壢區民權路四段271號1樓

32054桃園市, Taiwan (R.O.C.)

+886 3 287 0191

+886 3 287 0195

www.wittenstein.tw

  • 技术数据
  • 可用选件
產品 XP+XPHIGH TORQUEXP+ HIGH SPEED
版本 MFMAMC
作業模式 循環運轉循環運轉連續運轉
減速比 3 - 1005,5 - 553 - 100
尺寸數目 544

最大背隙 c)

jt [arcmin]標準

≤ 3

精密
≤ 1

標準
≤ 1
標準

≤ 4

精密
≤ 2

最大力矩T2a [Nm]56 - 3840290 - 440068 - 880
最大輸入速率n1Max [rpm]750075006000
抗扭剛度Ct21 [Nm/arcmin]290350290
最大傾斜力矩M2KMax [Nm]325632563256

c) 與參考尺寸有關

產品XP+XP+XP+
版本MFMAMC
輸出端樣式
光滑軸
帶鍵軸 d)
花鍵軸 (DIN 5480)
空心軸接口
系統輸出
輸入端樣式
馬達安裝
輸入軸版本

特性


法蘭帶長圓孔 (標準)
食品等級潤滑 a) b)
最佳化慣量 a)
系統方案
線性系統 (齒條/齒輪)
伺服致動器
配件 (詳細資訊請參閱產品頁)
聯軸器
免鍵式軸套

a) 優化慣量版本:可依需求提供技術資料

b) 請聯繫 威騰斯坦有限公司

d) 優化慣量版本:請使用我們的選型軟體 cymex®  進行詳細的選型

產品特色

生產力

力矩密度和剛度一流,能縮短週期時間

維護成本低

嚴守最高品質標準,保證使用壽命長、不需頻繁維護。

節省成本

直角型減速機制動扭力很高,能夠接受新式機械概念,例如無軸承設計。

加工品質

減速機能在使用壽命全程持續保持低背隙,更能發揮高抗扭剛度,因此能達到最高的定位精度。

可靠性

減速機極度可靠,能防止機械故障浪費成本。

輕巧不佔空間

XP+ 提供比業界標準更高的力矩密度,因此能使用更小的尺寸。

嚙合品質一流,能盡量縮小扭轉背隙

多種輸出選項

特別為傳輸極高力矩而設計的輸出端,能承受高傾斜力矩

嚙合品質一流,能盡量縮小扭轉背隙

多種輸出選項

特別為傳輸極高力矩而設計的輸出端,能承受高傾斜力矩

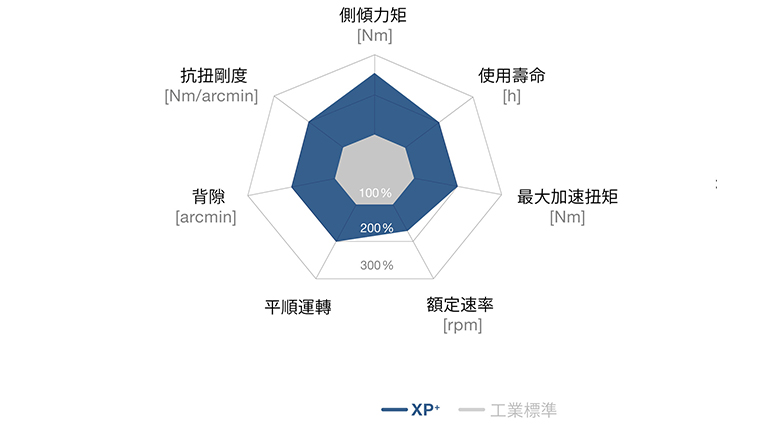

XP+ 與業界標準的比較

XP+ – 加強生產力和精度,還能節省更多空間

您在尋找力矩、制動扭力和抗扭剛度都遠遠超越業界標準的減速機嗎?
XP+ 是 alpha Premium Line,能發揮諸多技術方面的優勢,更能將效能提升數倍,比方說,它能讓您的傳動軸達到非常短的週期時間,以及最優異的控制能力。這款輕巧的「動力傳輸源」也是能讓您更節省安裝空間的選擇。

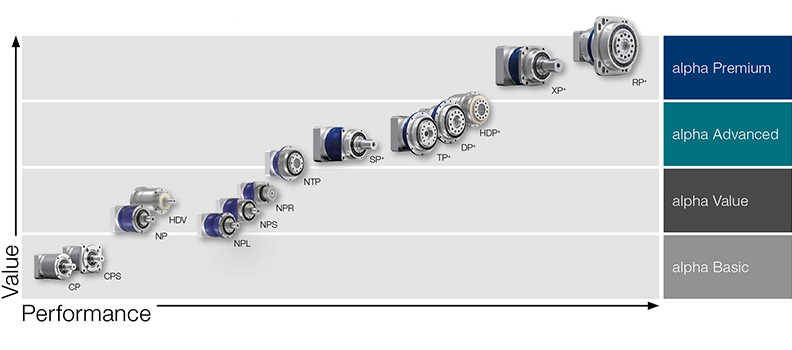

全方位 WITTENSTEIN alpha

低背隙行星式減速機

WITTENSTEIN alpha 為各式傳動軸開發完整的單一供應商解決方案。可用於任何應用,從製造系統中的高精度軸,到必須達到最大產能的包裝機器。
WITTENSTEIN alpha 代表頂尖品質與可靠性、高精密與同步精度、最高功率密度、壽命長,以及極簡易馬達安裝。
