cyber® kit line small – 无框伺服电机

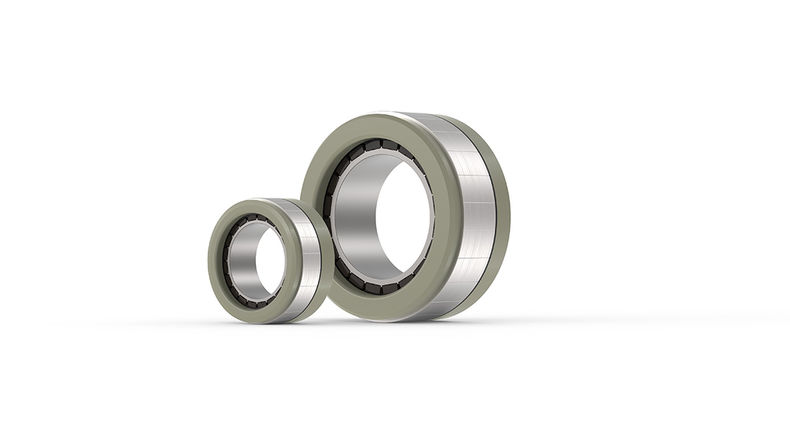

  • cyber® kit line – 伺服电机,尺寸为 50 和 85 mm

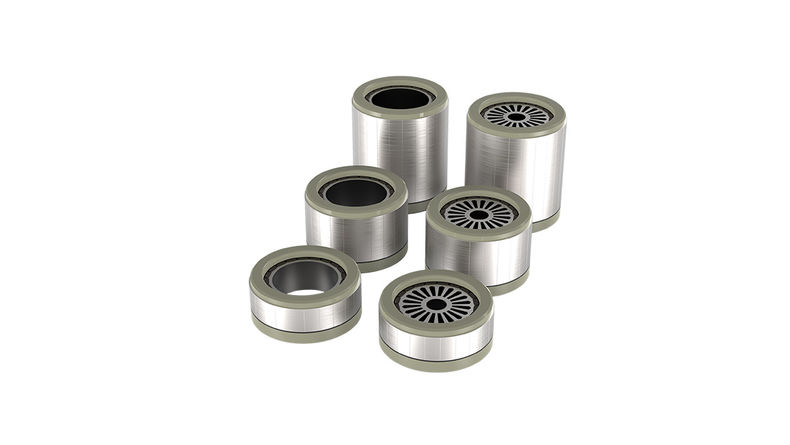

  • 每种尺寸的不同长度,都带有两种惯量优化的空心轴型号

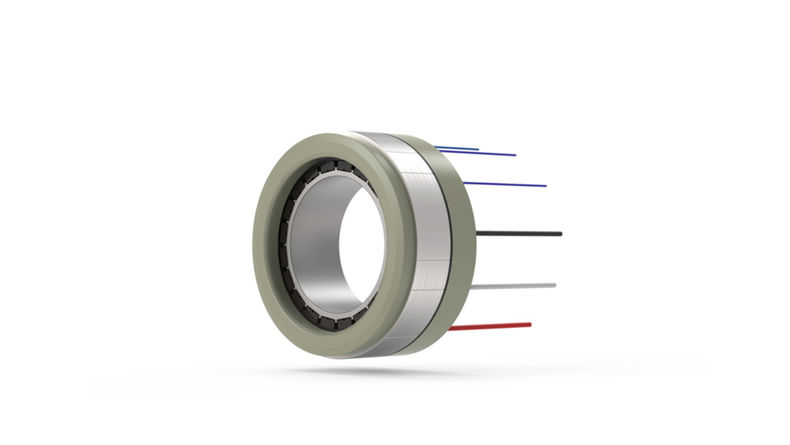

  • 可集成温度传感器,也可选择与霍尔传感器配合使用

  • 与 cyber® simco® 产品线的伺服传动装置兼容

高扭矩 – 高度集成 – 高度灵活

cyber® kit line small 无框伺服电机产品系列,以紧凑的尺寸提供优异的扭矩和灵活性。此外,配备大型空心轴的无框设计提供了极佳的集成自由度,可为特定应用开发独特的解决方案。

由转子和定子组成的 cyber® 套件生产线装配套件可以灵活地集成到机器中,这要归功于型号的多样性。

Downloads

Exzellente Lösung für komplexe Antriebsaufgaben

高力矩

  • 由於極大的銅充填係數,帶來優異的力矩密度
  • 20 極力矩馬達

整合性

  • 無框版本
  • 大型中空軸
  • 適用於收縮與膠黏

彈性

  • 60 V 和 600 V 設計
  • 選項廣泛

連接性

  • PTC 和 PT1000 整合式溫度感測器
  • 選配霍爾效應感測器

動態性

  • 優化慣性質量的設計
  • 2 款不同轉子,適用於不同的應用

可靠性

  • 完整灌封,耐用程度極高
  • 繞組溫度最高達 155 °C,適用範圍相當廣
  • 選型安全

產品特色

cyber®  kit line系列選項廣泛,能給使用者最大的選擇空間。這些馬達的力矩均經過最佳處理,不但完整灌封,也因為無框設計加上採用大型中空軸,整合彈性最大,因此能發揮最高的耐用程度。這個系列的馬達結合 PTC 和 PT1000 兩款整合式溫度感測器,又能選配霍爾效應感測器,在連接性又多了無限可能。

Oops, an error occurred! Code: 20221007041136c8b58fec

Technische Daten

尺寸 050

   050-010050-020050-040
直流電匯流排電壓UDC VDC484856048560
最大功率PmaxW304406549
最大力矩MmaxNm0,661,302,66
最大電流 ImaxA10,013,020,0
連續 堵轉扭矩M0Nm0,350,731,09
連續堵轉電流I0A5,87,79,0
空載轉速n0min-1701650153801
定子外徑 A1mm50
定子長度Bmm23,232,952,7
疊片長度B1mm102040
轉子內徑Dmm12 | 30

尺寸 085

   085-020085-040085-080
直流電匯流排電壓UDC VDC485604856048560
最大功率PmaxW177326923452
最大力矩MmaxNm7,8714,8626,58
最大電流 ImaxA61,589,0120,0
連續 堵轉扭矩M0Nm2,985,247,67
連續堵轉電流I0A23,331,636,7
空載轉速n0min-1370029002290
定子外徑 A1mm85
定子長度Bmm36,75796,8
疊片長度B1mm204080
轉子內徑Dmm15 | 50
