V-Drive Basic 蜗轮蜗杆齿轮箱 基础型

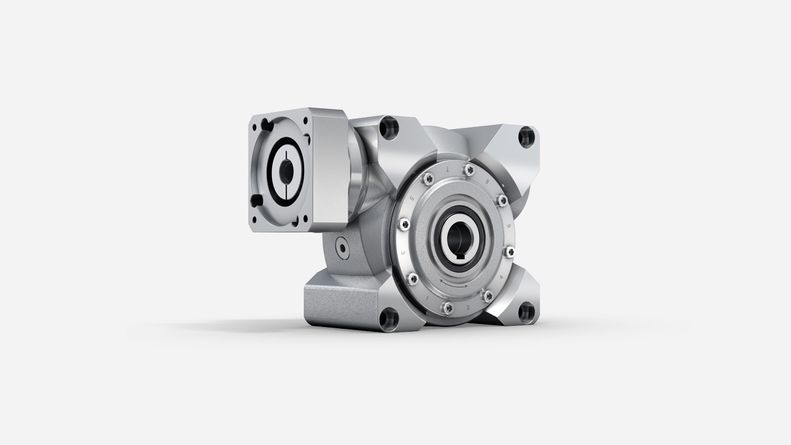

  • CVH 蜗轮蜗杆齿轮箱带空心轴

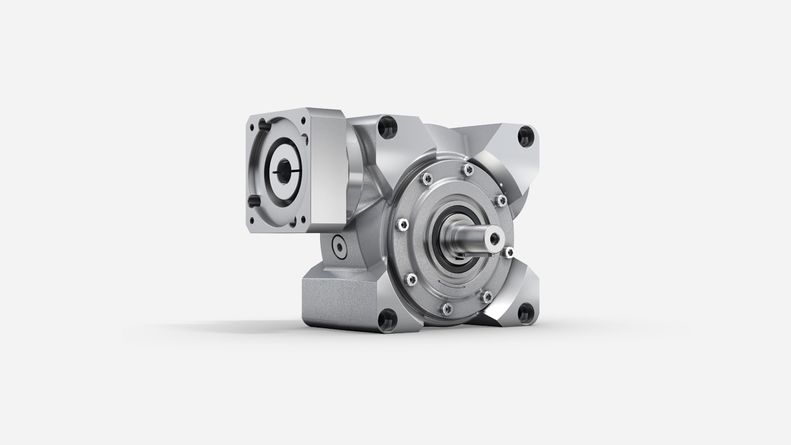

  • CVS 蜗轮蜗杆齿轮箱带光轴

安静的持久型选手

伺服蜗轮蜗杆齿轮箱有光轴和空心轴。V-Drive 基础型的轴承经过特别优化,可减低在S1连续工作制的情况下的运行噪音。另外还具备价格优惠,供货周期短等优势。

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

威腾斯坦(杭州)实业有限公司 - 天目山西路355号

威腾斯坦(杭州)实业有限公司

天目山西路355号

杭州市 311122, Zhejing, China

+86 571 8869 5852 / 5851

+86 571 8869 5850

www.wittenstein.cn

  • 型号和应用
  • 技术数据
  • 可用选件



特性CVH
带平滑/键槽空心轴
CVS
带平滑/键槽实心轴或渐开线齿轮
功率密度++
高定位精度++
扭转刚度++
平滑运行++++



  CVH
带平滑/键槽空心轴
CVS
带平滑/键槽实心轴或渐开线齿轮
速比i7 - 407 - 40
齿轮箱规格 33

最大回程间隙

jt [arcmin]标准 ≤ 15标准 ≤ 15
最大力矩T [Nm]26 - 30126 - 301
最大输入转速nn1Max [rpm]60006000





 CVH
带平滑/键槽空心轴
CVS
带平滑/键槽实心轴或渐开线齿轮
输出轴形式
光轴
平键轴
空心轴连接面
空心轴连接面,后侧
两侧的轴
输入轴形式
安装电机版本
型号
食品级润滑
配件
联轴器
小齿轮
Shrink disk

a) 请联系 WITTENSTEIN alpha
