V-Drive Advanced 高端型蜗轮蜗杆齿轮箱

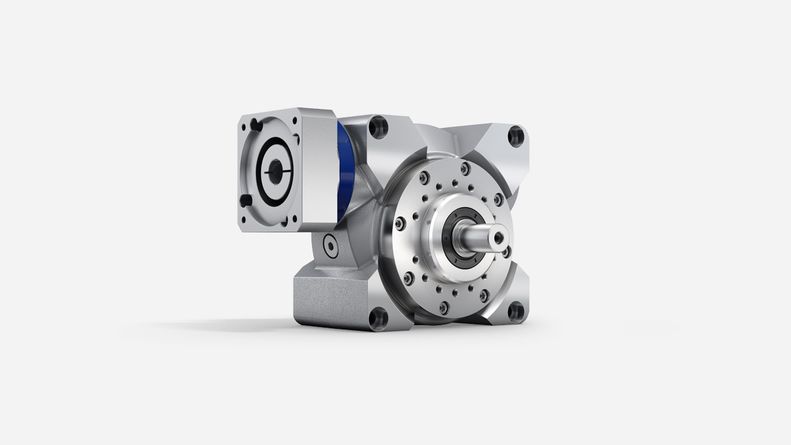

  • 带实心轴的 VDS+ 蜗轮蜗杆齿轮箱

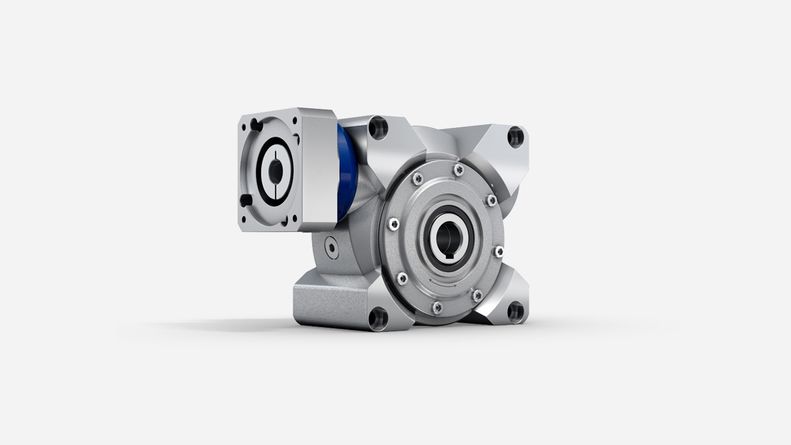

  • 带空心轴的 VDH+ 蜗轮蜗杆齿轮箱

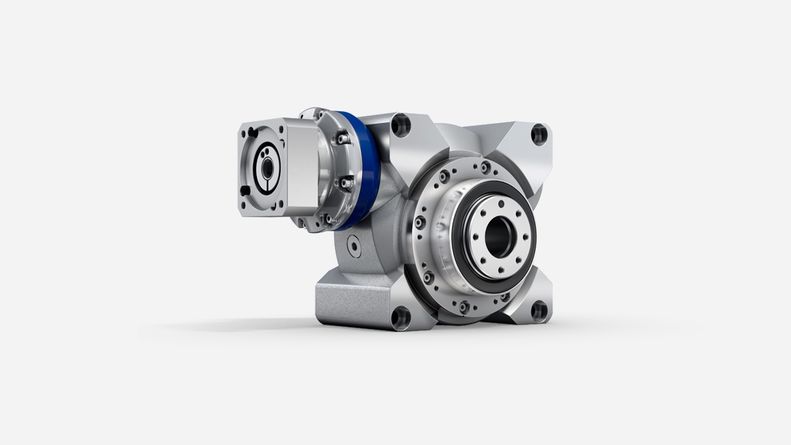

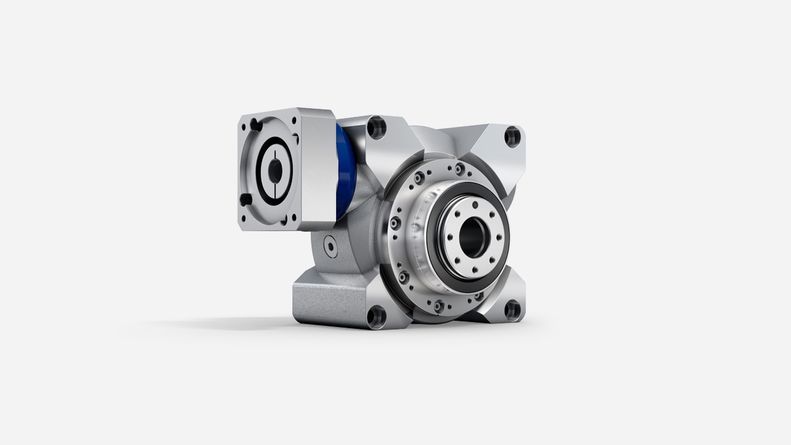

  • 带法兰式空心轴的 VDT+蜗轮蜗杆齿轮箱
  • 带蜗轮蜗杆齿轮箱 V-Drive Advanced系列以及齿轮齿条的标准系统
  • 电机安装 alpha Advanced Line / alpha Premium Line 直角齿轮箱

扭矩强劲,但运行噪音小

带实心轴、空心轴和空心轴法兰输出的伺服蜗轮蜗杆齿轮箱。
V-Drive 高端型的突出特点是功率密度高且回程间隙低。它尤其适用于连续运转应用。

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

威腾斯坦(杭州)实业有限公司 - 天目山西路355号

威腾斯坦(杭州)实业有限公司

天目山西路355号

杭州市 311122, Zhejing, China

+86 571 8869 5852 / 5851

+86 571 8869 5850

www.wittenstein.cn

  • 型号和应用
  • 技术数据
  • 可用选件



特性VT+
空心法兰
VH+
带平滑/键槽空心轴
VS+
Smooth / keyed shaft or splined shaft
功率密度++++++

高定位精度

++++++
扭转刚度+++++++
平滑运行+++++++++





VT+
空心法兰

VH+
带平滑/键槽空心轴
VS+
Smooth / keyed shaft or splined shaft
速比i4 - 4004 - 4004 - 400
齿轮箱规格 454

最大回程间隙

jt [arcmin]标准 ≤ 3标准 ≤ 3标准 ≤ 3
  降低 ≤ 2降低 ≤ 2降低 ≤ 2
最大力矩T [Nm]62 - 150531 - 150562 - 1505
最大输入转速nn1Max [rpm]600060006000





 VT+
空心法兰
VH+
带平滑/键槽空心轴
VS+
Smooth / keyed shaft or splined shaft
输出轴形式
光轴
平键轴
渐开线花键轴(DIN 5480)
法兰
空心轴连接面
空心轴连接面,后侧
空心法兰
两侧的轴
输入轴形式
安装电机版本
型号
食品级润滑
抗腐蚀性 a)
配件
联轴器
齿条
小齿轮
Shrink disk
法兰轴

a) 请联系 WITTENSTEIN alpha
