CPK / CPSK 斜齒(輪)減速機

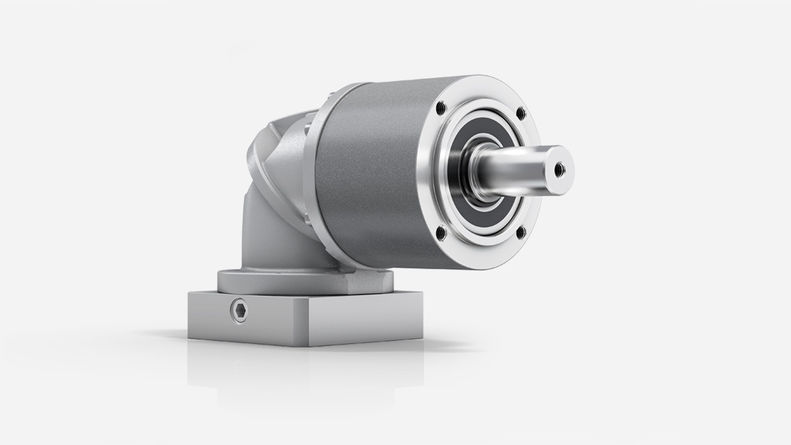

  • CPK 斜齒(輪)減速機,配備光滑軸

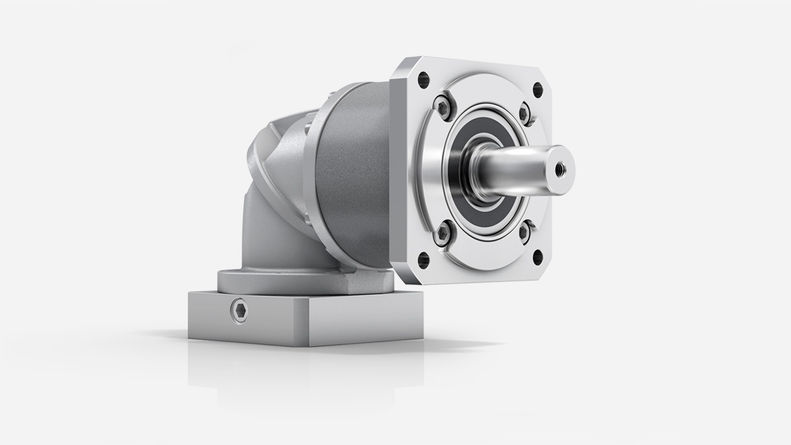

  • CPSK 斜齒(輪)減速機,配備可更換式 B5 輸出法蘭帶開縫孔位

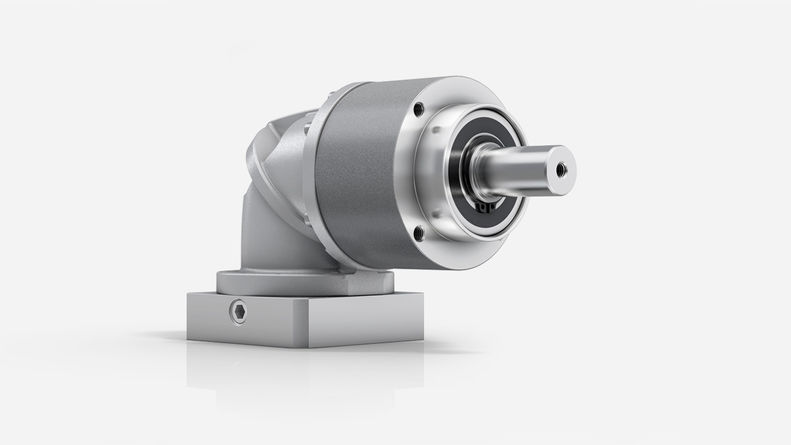

  • CPSK 斜齒(輪)減速機,配備中心校正

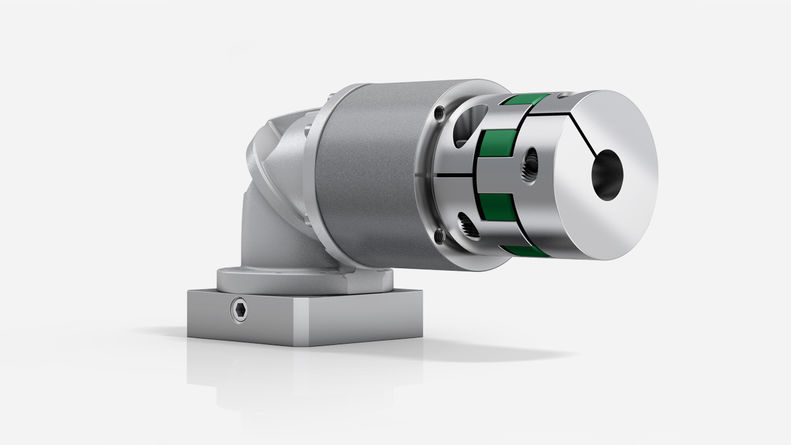

  • CPK 斜齒(輪)減速機,配備彈性聯軸器

  • 馬達安裝 alpha Basic Line 直角減速機

蓄勢待發優化應用

彈指之間,事半功倍。alpha Basic Line 直角減速機,專為定位精度要求為中級的應用所設計。斜齒齒輪箱極為小巧,適用於有空間限制的應用上。

  • 型号和应用
  • 技术数据
  • 可用选件

特點

CPK
MF 版
CPSK
MF 版

功率密度

++

定位精度

++

高輸入速率

++++

抗扭剛度

++

節省空間的設計

++++
  CPK
MF 版
CPSK
MF 版
減速比i3 - 1003 - 100

尺寸

 43

最大背隙

jt [arcmin]標準 ≤ 13標準 ≤ 15

抗扭剛度

Ct21 [Nm/arcmin]0.38 - 531.2 - 15

最大力矩

T [NM]14 - 70033 - 272

最大輸入速率

n1Max [rpm]50005000

最大傾斜力矩

M2KMax4 - 70417 - 98
 CPK
MF 版
CPSK
MF 版

輸出類型



光滑軸

帶鍵軸  b)
輸入類型

馬達安裝

特性
食品等級潤滑 a) b)
配件

聯軸器

a) 功率減少:備有相關技術資料供索取

b) 請聯繫 WITTENSTEIN alpha

產品特色

彈性高

多種輸出種類,可依據個別需求提供客製設計的自由度。輸入端的靈活彈性,可提供不同種類馬達安裝。

經濟效益最高

alpha Basic Line 減速機具備兩大優勢:價格經濟以及高效運作。

高功率密度

此減速機提供在最小安裝空間內,可呈現高功率密度。

靈活搭配不同應用

CPSK 行星式減速機因為配備中心校正,以及 B5 安裝用法蘭帶開縫孔位配件,極限緊湊設計,大幅降低安裝空間需求。

全方位 WITTENSTEIN alpha

直角減速機

WITTENSTEIN alpha 為各式傳動軸開發完整的單一供應商解決方案。可用於任何應用,從製造系統中的高精度軸,到必須達到最大產能的包裝機器。
WITTENSTEIN alpha 代表頂尖品質與可靠性、高精密與同步精度、最高功率密度、壽命長,以及極簡易馬達安裝。
