TP+ 高扭矩行星齿轮箱

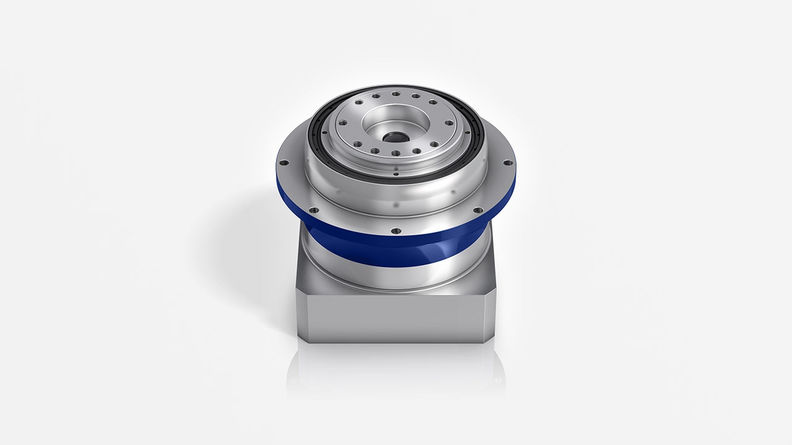

  • TP+ 行星齿轮箱

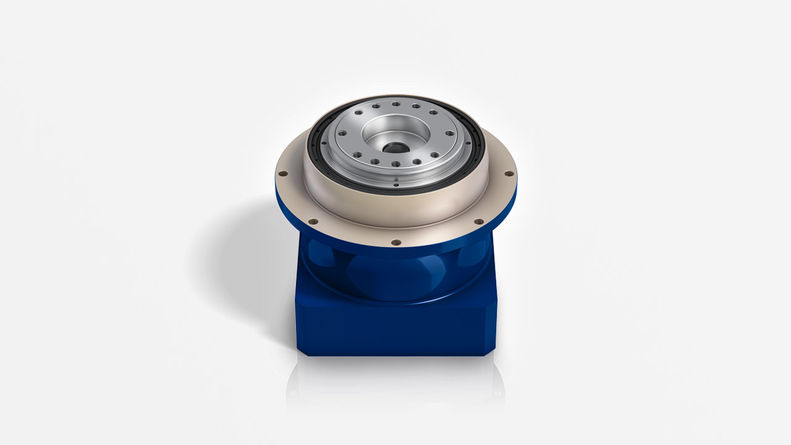

  • 采用抗腐蚀设计的 TP+ 行星齿轮箱

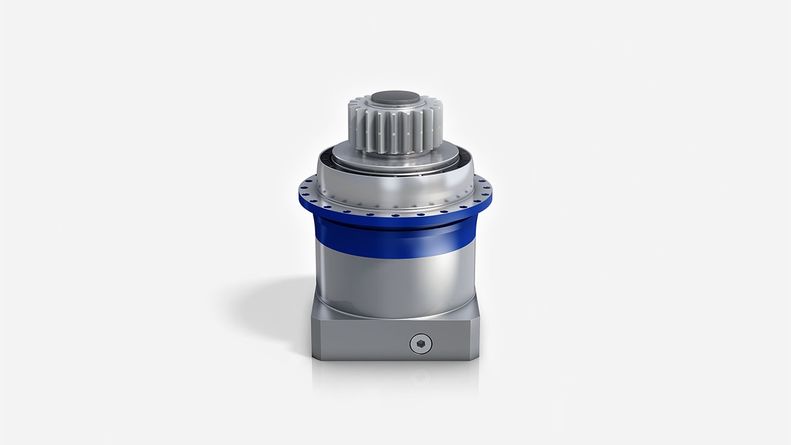

  • 带齿轮的 TP+ 行星齿轮箱
  • TP+ HIGH TORQUE 高扭矩行星齿轮箱

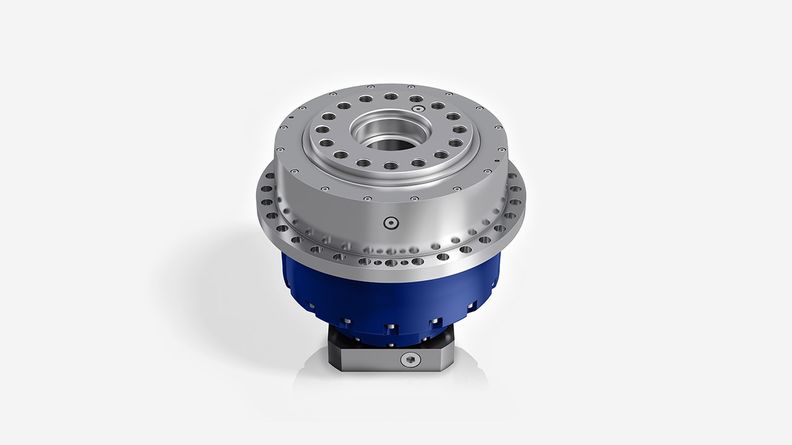

  • TP+ 4000
  • 电机安装 alpha Advanced Line / alpha Premium Line 行星齿轮箱

带输出法兰的高性能紧凑型齿轮箱。

标准型版本非常适合高定位精度和高动态周期工作制的应用。

TP+ HIGH TORQUE 高扭矩版本特别适合需要高扭转刚度的高精度应用。

快速在线选型

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

威腾斯坦(杭州)实业有限公司 - 天目山西路355号

威腾斯坦(杭州)实业有限公司

天目山西路355号

杭州市 311122, Zhejing, China

+86 571 8869 5852 / 5851

+86 571 8869 5850

www.wittenstein.cn

  • 型号和应用
  • 技术数据
  • 可用选件



特性TP+
MF 型
TP+ HIGH TORQUE
MA 型
功率密度+++++

高定位精度
(例如,夹具式传动)

+++++
高动态应用
(例如,Delta 机器人)
++++++
扭转刚度+++++
节省空间的设计+++++
严格的安全要求
(例如,垂直轴)
+++++



  TP+
MF 型
TP+ HIGH TORQUE
MA 型
速比 c)i4 - 10022 - 302,5

齿轮箱规格

 78

最大回程间隙  c)

jt [arcmin]标准 ≤ 3标准 ≤ 1
  降低 ≤ 1-

扭转刚度

Ct21 [Nm/arcmin]8 - 145042 - 5800

最大力矩

T [NM]43 - 6808315 - 40000

最大输入转速

n1Max [rpm]75007500

最大侧倾力矩

M2KMax110 - 8800400 - 71400

c) 与参考尺寸相关

 TP+
MF 型
TP+ HIGH TORQUE
MA 型

输出轴形式



法兰

系统输出

输入轴形式



安装电机的

带输入轴的版本



型号


食品级润滑  a) b)
抗腐蚀性 a) b)
经优化的转动惯量 a)

系统解决方案



线性系统(齿条/ 齿轮)

机电一体驱动单元

配件
(请参阅产品页面以了解更多选项)


联轴器

安装环





a) 功率降低:如有需要、技术数据可索取

b) 请联系 WITTENSTEIN alpha
