齒排

  • 齒排可選配 INIRA®

  • 齒排的標準安裝系統

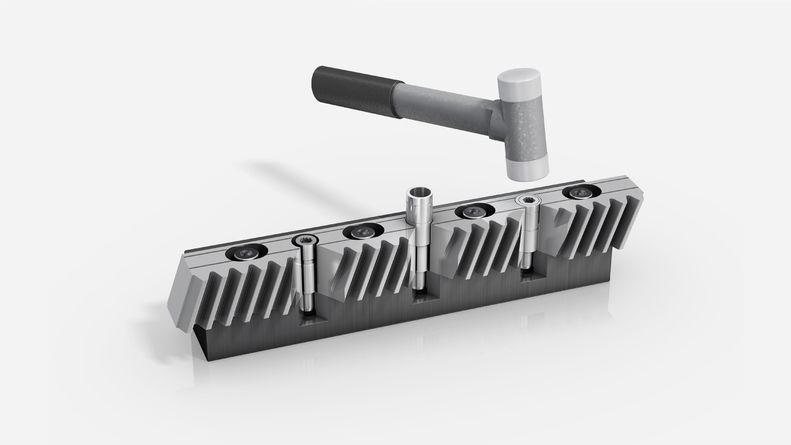

  • INIRA® 提供免屑的齒排安裝，能有效節省安裝的時間。

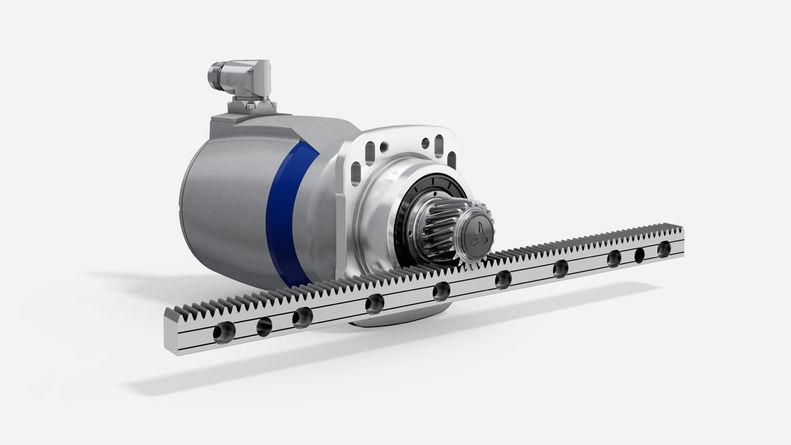

  • 進階線性系統搭配 premo® High Line

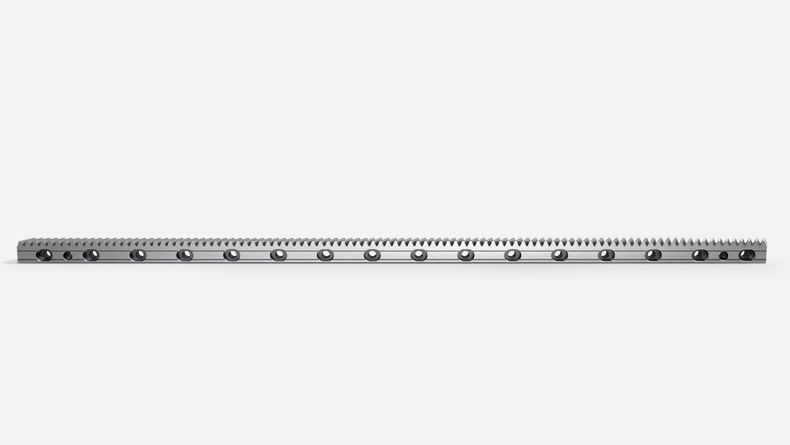

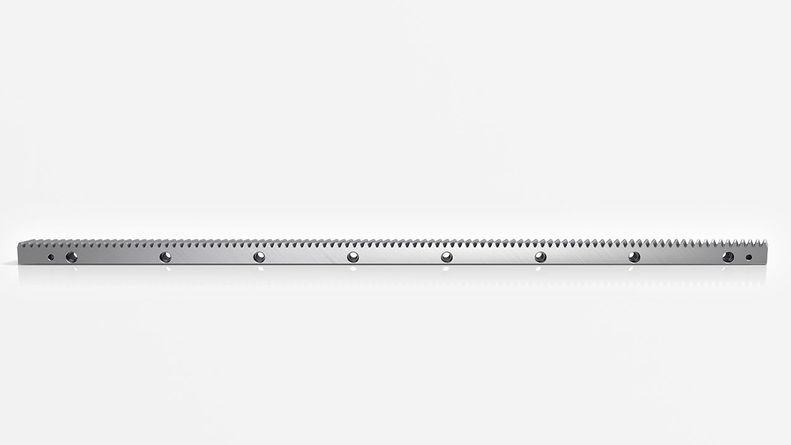

符合各種需求的齒排

毋須多說，尋找合適的齒排是成就機台整體的主要因素。 在我們的產品組合中，您將可找到完美的齒排。 您可依據應用條件，例如: 平順運轉、定位精度、進給力及安裝的簡易度挑選理想的齒排。



INIRA® – 革命性的齒排安裝

Downloads

客製化解決方案

我們很樂意針對您的傳動需求，研發量身打造的專屬解決方案。多年來的專業經驗、高超的人員技術，以及全方位的服務項目，都將為您帶來實質效益。歡迎隨時與我們聯絡。

聯絡表格

威騰斯坦有限公司 - 中壢區民權路四段271號1樓

威騰斯坦有限公司

中壢區民權路四段271號1樓

32054桃園市, Taiwan (R.O.C.)

+886 3 287 0191

+886 3 287 0195

www.wittenstein.tw

  • 技术数据
Segment ValueAdvancedPremium
Modulm [mm]1,5; 2; 3; 42; 3; 4; 5; 6; 82; 3; 4; 5; 6; 8
Längen a)L [mm]500 - 2000167 – 1000 a)167 – 1000 a)
Bohrungsabstandl1 [mm]12562,5 b); 12562,5 b); 125
Laufruhe Level 2Level 2; 3Level 3; 4
Positioniergenauigkeit Level 2Level 2; 3Level 3; 4
Vorschubkraft Level 1Level 2; 3; 4Level 3; 4
Schrägverzahnt ✓✓✓
Geradverzahnt - c)- c)- c)
INIRA® - c)✓✓
Kundenindividuelle Längen und Bohrungen ✓ c)✓ c)✓ c)

Technischen Daten für den linearen Antrieb ergeben sich aus dem Zusammenspiel von Getriebe, Ritzel und Zahnstange.
Siehe hierzu die Vorzugslinearsysteme im Katalog bzw. individuelle Konfigurationsmöglichkeiten in cymex®.

a) Verfügbare Zwischenlängen abhängig vom Modul

b) 62,5 mm Bohrungsabstand in Verbindung mit Level 4 Vorschubkraft

c) Auf Anfrage
