cyber® kit line系列 (小型) – 無框伺服馬達

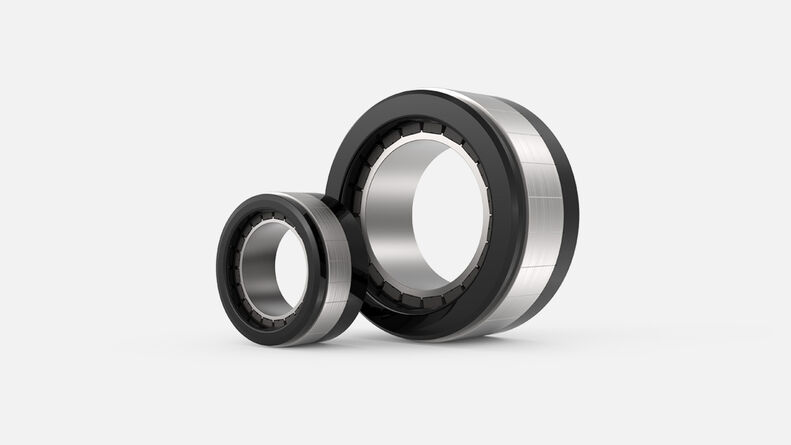

  • cyber® kit line系列產品 – 伺服馬達 (50 mm 和 85 mm 兩種尺寸)

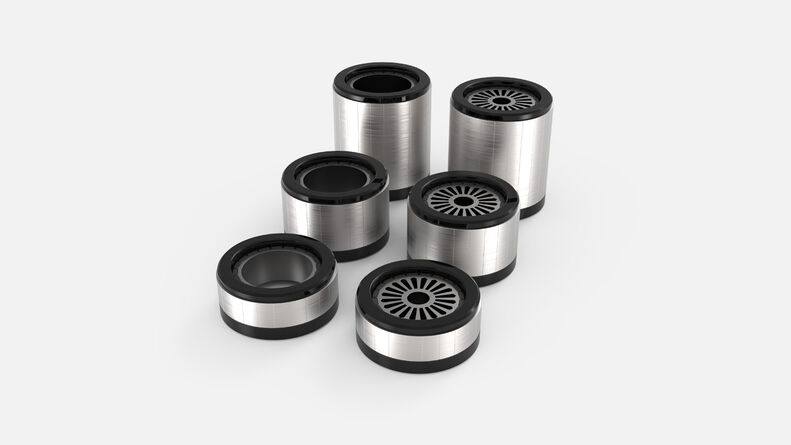

  • 依尺寸長度不同,搭配兩種慣性質量優化中空軸

  • 可用於整合式溫度感測器,亦可選擇搭配霍爾效應感測器

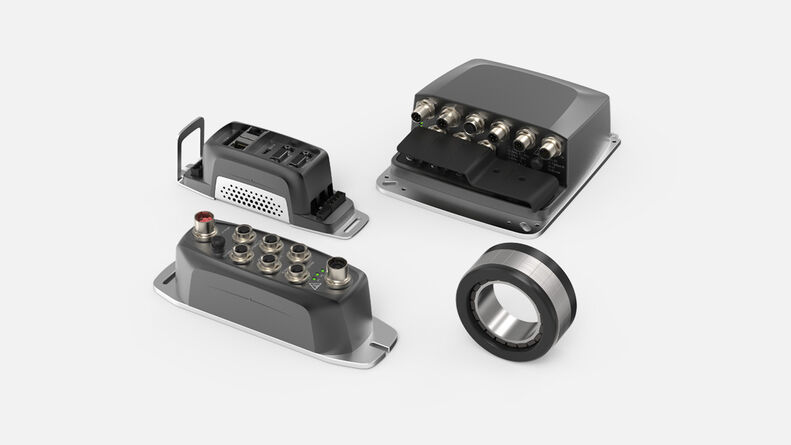

  • 與 cyber® simco® 系列伺服傳動裝置規格相容

高力矩 – 高度整合 – 彈性佳

cyber® kit line系列產品的無框伺服馬達體積輕巧,能發揮最大的力矩和彈性。此外,其無框設計採用大型中空軸,能達到最大的整合靈活度,以因應特定應用的專屬解決方案。

cyber® kit line系列組件包,內含轉子和定子,款式多樣豐富,能靈活運用於機器。


適用於複合移動作業的最佳解決方案

高力矩

  • 由於極大的銅充填係數,帶來優異的力矩密度
  • 20 極力矩馬達

整合性

  • 無框版本
  • 大型中空軸
  • 適用於收縮與膠黏

彈性

  • 60 V 和 600 V 設計
  • 選項廣泛

連接性

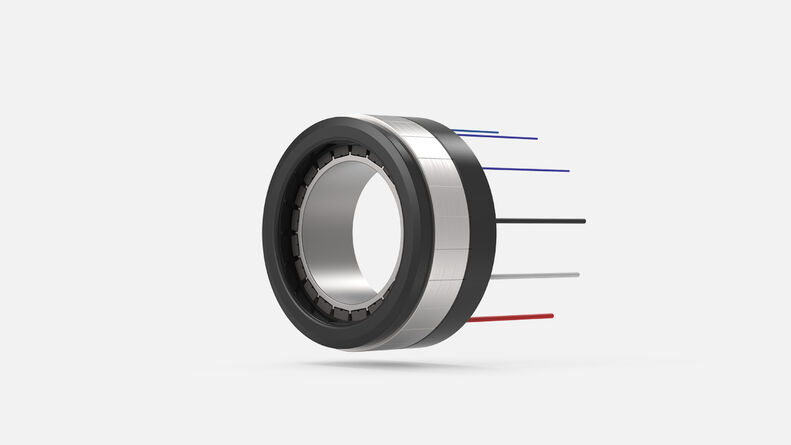

  • PTC 和 PT1000 整合式溫度感測器

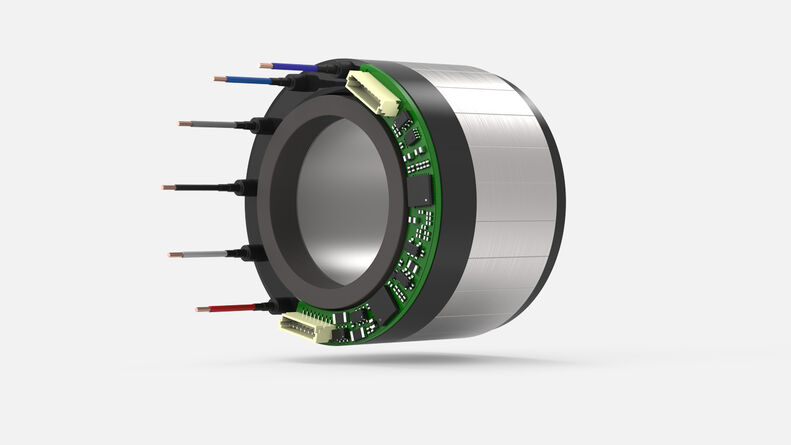

  • 選配霍爾效應感測器

動態性

  • 優化慣性質量的設計
  • 2 款不同轉子,適用於不同的應用

可靠性

  • 完整灌封,耐用程度極高
  • 繞組溫度最高達 140 °C,適用範圍相當廣
  • 選型安全

產品特色

cyber®  kit line系列選項廣泛,能給使用者最大的選擇空間。這些馬達的力矩均經過最佳處理,不但完整灌封,也因為無框設計加上採用大型中空軸,整合彈性最大,因此能發揮最高的耐用程度。這個系列的馬達結合 PTC 和 PT1000 兩款整合式溫度感測器,又能選配霍爾效應感測器,在連接性又多了無限可能。

Oops, an error occurred! Code: 2024041501552522e59c4f

技術資料

尺寸 050

   050-010050-020050-040
直流電匯流排電壓UDC VDC484856048560
最大功率PmaxW3044069325491229
最大力矩MmaxNm0,661,301,102,662,88
最大電流 ImaxA10,013,03,020,03,0
連續 堵轉扭矩M0Nm0,350,730,631,091,01
連續堵轉電流I0A5,87,71,19,01,1
空載轉速n0min-1701650151084338017098
定子外徑 A1mm50
定子長度Bmm23,232,952,7
疊片長度B1mm102040
轉子內徑Dmm12 | 30

尺寸 085

   085-020085-040085-080
直流電匯流排電壓UDC VDC485604856048560
最大功率PmaxW177346562692699634529405
最大力矩MmaxNm7,97,414,916,126,631,5
最大電流 ImaxA61,510,089,015,0120,020,0
連續 堵轉扭矩M0Nm2,983,145,245,067,677,70
連續堵轉電流I0A23,34,131,64,636,75,3
空載轉速n0min-1370083242900589022904084
定子外徑 A1mm85
定子長度Bmm36,75796,8
疊片長度B1mm204080
轉子內徑Dmm15 | 50
