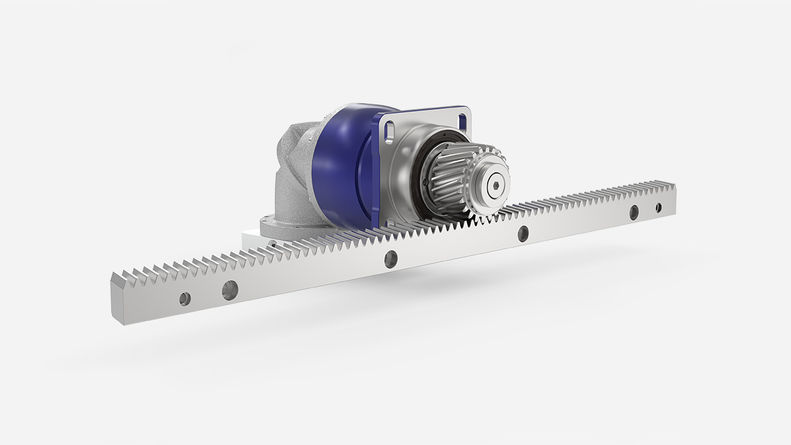

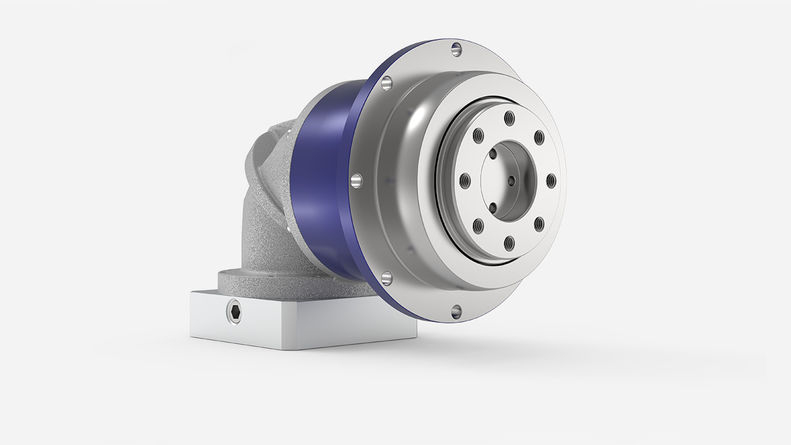

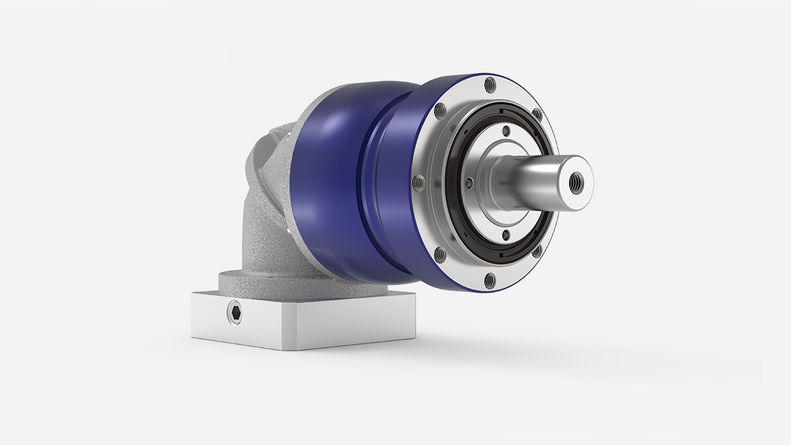

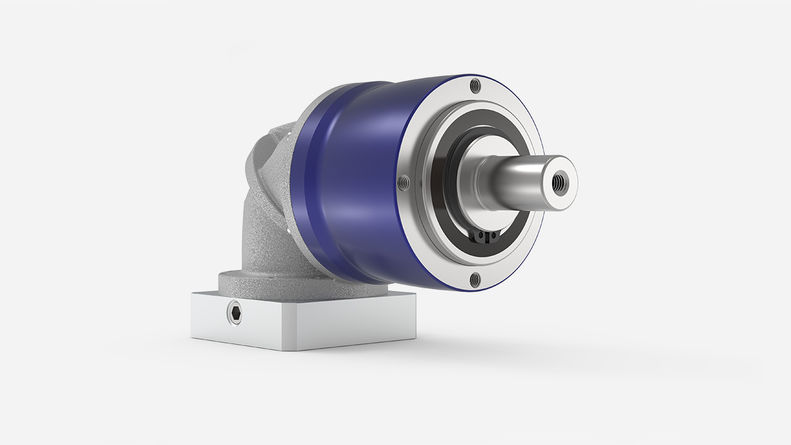

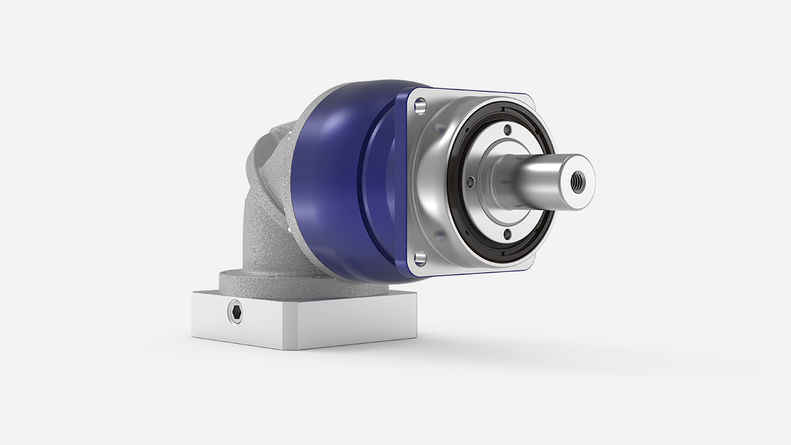

NPK / NPLK / NPSK / NPTK / NPRK 斜齒(輪)減速機

Individual Talents

於有限的空間，依然具備靈活彈性。alpha Value Line 斜齒(輪)減速機以小巧、功能強大的斜齒齒輪箱結合了 NP 系列的多樣化機型。因此，具備五種不同輸出種類的配置，提供最高靈活彈性。

特點	NPK MF 版	NPLK MF 版	NPSK MF 版	NPTK MF 版	NPRK MF 版
功率密度	++	++	++	++	++
定位精度	+	+	+	+	+
高輸入速率	++	++	++	++	++
抗扭剛度	++	++	++	++	++
節省空間的設計	++	++	++	++	++

應用	NPK MF 版	NPLK MF 版	NPSK MF 版	NPTK MF 版	NPRK MF 版
循環應用 (ED ≤ 60%)	✓	✓	✓	✓	✓
持續運轉 (ED ≥ 60%)	✓	✓	✓	✓
專為承受高軸向和徑向力		✓	✓		✓

		NPK MF 版	NPLK MF 版	NPSK MF 版	NPTK MF 版	NPRK MF 版
減速比	i	3 - 100	3 - 100	3 - 100	3 - 100	3 - 100
尺寸		5	4	4	5	4
最大背隙	j_t [arcmin]	標準 ≤ 11	標準 ≤ 11	標準 ≤ 11	標準 ≤ 11	標準 ≤ 11
抗扭剛度	C_t21 [Nm/arcmin]	0.9 - 54	2.4 - 54	2.4 - 54	0.9 - 54	2.4 - 54
最大力矩	T_2α [Nm]	14 - 700	33 - 700	33 - 700	14 - 700	33 -700
最大輸入速率	n_1Max [rpm]	5000	5000	5000	5000	5000
最大傾斜力矩	M_2KMax [Nm]	23 - 704	152 - 952	152 - 952	17 - 256	152 - 952

^a) 功率減少：備有相關技術資料供索取

^b) 請聯繫 WITTENSTEIN alpha

多種輸出種類，可依據個別需求提供客製設計的自由度。

alpha Basic Line 減速機具備兩大優勢：價格經濟以及高效運作。

運用靈活及螺絲固定的轉接板，安裝一般伺服馬達及其各式馬達軸徑。

WITTENSTEIN alpha 為各式傳動軸開發完整的單一供應商解決方案。可用於任何應用，從製造系統中的高精度軸，到必須達到最大產能的包裝機器。
WITTENSTEIN alpha 代表頂尖品質與可靠性、高精密與同步精度、最高功率密度、壽命長，以及極簡易馬達安裝。
